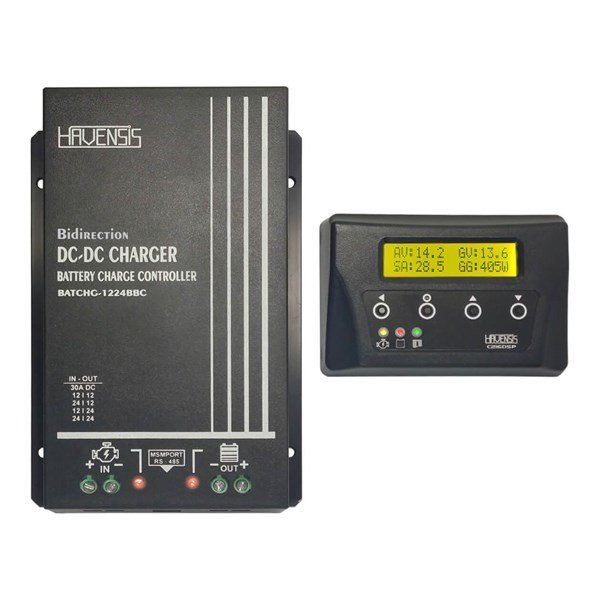

HAVENSİS ÇİFT YÖNLÜ DC-DC 30A AKÜ ŞARJ KONTROL CİHAZI + EKRAN
Bu cihazın amacı hem araç alternatörü/marş aküsünden arkadaki yaşam akülerini (JEL-AGM-SULU-LİTYUM) tam ve güvenli şarj etmeyi sağlamak hem de yaşam aküsünden marş aküsünü şarj etmektedir. 3 aşamalı şarj fonksiyonu ve akım sınırlama özelliği sayesinde alternatör voltajı ve akımı kaç olursa olsun akü voltaj seviyesini ayarlayıp sabit 30 ampere kadar akım geçirebilmektedir.
Takviye Şarj Modunda ise yaşam akülerinden, aracın marş aküsünü şarj edebilmektedir. Akü voltaj seviyesini ayarlayıp sabit 3 ampere kadar akım geçirebilmektedir. Bu sayede uzun süre kamp ve konaklama yaparken veya otoparka çekilen araçlarda marş aküsünün kendi kendine deşarjı önlenmiş olur ve cihaz sayesinde sürekli dolu kalır.
Takviye Şarj Modu
Karavan veya Teknelerin yaşam akülerini Güneş paneli ile veya şebekeden şarj olurken, cihaz yaşam aküleri dolduğunda veya sizin ayarladığınız voltaja geldiğinde fazla olan enerjiyi aracın marş aküsüne aktarır. Yaşam aküsünün voltajı istenilen değerin altına düştüğünde cihaz takviye şarj yapmayı keser ve yaşam akülerini bitirmez. Bu sayede her iki akü grubu da güvenle şarj edilmiş olur.
Cihaz, Şarj yaparken Çift yönde de akım limitleme özelliğine sahiptir.
Takviye şarj modunda yaşam akünüzden 3Amper akımdan fazlası çekilmez, Marş basma esnasında bile 3amperden fazlasını geçirmez ve yaşam akülerinizi aşırı deşarj akımına karşı korur.
Tüm Parametreler Programlanabilir
- Akü şarj algoritması (yapılandırılabilir)
- Tüm Alternatörler ile (Euro5 ve Euro6 dahil) Uyumlu: Motor çalışma/durma otomatik algılar
- 3 kademeli uyarlanabilir şarj algoritması: Bulk -Absorption-Float
- Kurşun asit aküler için, düşük deşarj işlemlerinin yapıldığı durumlarda akünün aşırı şarj olmasını engellemek için emilim süresinin kısa tutulması önemlidir. Derin deşarjdan sonra, emilim süresi akünün tamamen tekrar şarj edilmesini sağlamak için otomatik olarak arttırılır.
- Lityum aküler için emilim/denge şarj süresi sabit olup 2 saattir.
- Tüm voltaj kademeleri ve akım sınırlama ekran üzerinden ayarlanabilir.
- Motor çalıştığını algılar ve sonra yaşam akülerini şarja başlar ve motor durduğunda şarjı keser, marş aküsünü bitirmez/korur.
Ekran/Kontrol Panosu Bağlantısı
- Ekran ile cihazdan bağımsız kontrol ve ayar yapılabilir
- Tüm modeller kısa devre korumalıdır ve çıkış akımını artırmak için paralel bağlanabilir
- Sınırsız sayıda cihaz paralel bağlanabilir.
- Yüksek sıcaklık korumalı
- Çıkış akımı, yüksek ortam sıcaklığında düşer.
- Vidalı terminaller
- Kurulum için özel bir alet gerekli değildir. Kolaylıkla Montaj yapılabilir.
- Ters Bağlantı Giriş/Çıkış Sigortası (Değiştirilebilir)
Tek cihaz
Alternartörden Şarj Modunda
- Giriş:12V | Çıkış:12V - 30A
- Giriş:24V | Çıkış:12V - 30A
- Giriş:12V | Çıkış:24V - 15A
- Giriş:24V | Çıkış:24V - 30A
olarak her fonksiyonda çalışabilmektedir.
Takviye Şarj Modunda
Yaşam Aküsü: 12V Marş Aküsü: 12V - 3A
Yaşam Aküsü: 24V Marş Aküsü: 12V - 3A
olarak her fonksiyonda çalışabilmektedir.
|
Ürün Özellikleri |
12/12-30 (360 W) |
12/24-15 (360 W) |
24/12-30 (360 W) |
24/24-30 (720 W) |
|
Giriş voltaj aralığı |
10-17 V |
10-17 V |
20-35 V |
20-35 V |
|
Düşük voltajda kapanma |
7 V |
7 V |
14 V |
14 V |
|
Düşük voltajda yeniden başlama |
7,5 V |
7,5 V |
15 V |
15 V |
|
Nominal çıkış voltajı |
13,8 V |
27,4 V |
13,8 V |
27,4 V |
|
Çıkış voltajı ayarlama aralığı |
10-16 V |
20-32 V |
10-16 V |
20-32 V |
|
Çıkış voltajı toleransı |
+/-0,2V |
|||
|
Çıkış gürültüsü |
10 mV rms |
|||
|
Nominal çıkış voltajında ve 40°C’de sürekli çıkış akımı |
30 A |
15 A |
30 A |
30 A |
|
Nominal çıkış voltajı eksi 20’de sürekli Çıkış akımı (10 s) |
33 A |
17 A |
33 A |
33 A |
|
Kısa devre çıkış akımı |
40 A |
40 A |
40 A |
40 A |
|
25°C’de sürekli çıkış gücü |
430 W |
430 W |
430 W |
860 W |
|
40°C’de sürekli çıkış gücü |
430 W |
430 W |
430 W |
860 W |
|
Verimlilik |
%95.5 |
%95 |
%96.5 |
%95.5 |
|
Yüksüz giriş yük akımı |
< 80 mA |
< 80 mA |
< 80 mA |
< 80 mA |
|
Bekleme akımı |
< 30 mA Kontrol panosu dahil değil |
|||
|
Çalışma sıcaklığı aralığı |
-20 ila +55°C (60°C üzerinde her °C değeri için %3 düşüş) |
|||
|
Nem |
Maks. %95, yoğuşmasız |
|||
|
DC bağlantısı |
Vidalı terminaller |
|||
|
Maksimum kablo çapraz kesiti |
10-12 mm² |
|||
|
Ağırlık |
12 V giriş ve/veya 12 V çıkış modelleri: 1,4 kg |
|||
|
Boyutlar (uxgxh) |
197 x 132 x 61 mm |
|||
|
1. Nominale ya da nominalden daha düşüğe ayarlanan çıkış gerilimi, belirlenen giriş gerilimi aralığında stabil kalır (buck-boost fonksiyonu). Çıkış gerilimi nominalin belli bir oran üzerine ayarlandığında çıkış geriliminin stabil kaldığı (düşmediği) minimum giriş gerilimi aynı oranda yükselir |
||||
